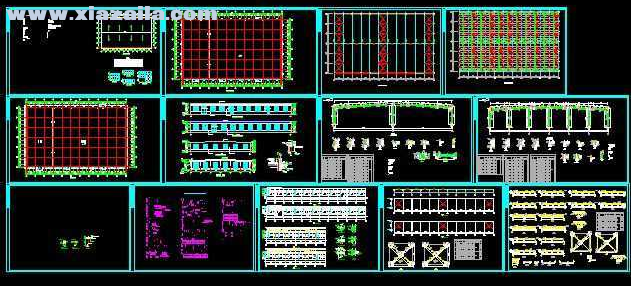

钢结构图纸是CAD建筑类设计中比较常用的图纸素材，小编带来的这款钢结构图纸是dwg格式的，开云APP 开云官网入口包括平面图、剖面图和总平面图等，可以应用到不同的设计中，这样用户只需做简单的修改就可以使用了。
1.看图方法：从上往下看、从左往右看、由外向内看、由大到小看、由粗到细看，图样与说明对照看，建施与结施图结合看。
①先把目录看一遍。了解是什么类型的建筑，是工业厂房还是民用厂房，建筑面积有多大，是单层、多层还是高层，是哪个建设单位、哪个设计单位，图纸共有多少张等。按照图纸目录检查各类图纸是否齐全，图纸编号与图名是否符合。
②看图程序是先看设计总说明，以了解建筑概况、技术要求等，然后进行看图。一般按目录的排序逐张往下看，开云APP 开云官网入口如先看建筑总平面图，了解建筑物地理位臵、高程、坐标、朝向以及与建筑物有关的一些情况。作为施工技术人员，看过建筑总平面图之后，就需要进一步考虑施工时如何进行施工的平面布臵。
③看完建筑总平面图之后，一般先看施工图中的 平面图，从而了解房屋的长度、宽度、轴线间尺寸、开间大小、内部一般的布局等。看了平面图之后可再看立面图和剖面图，从而达到对建筑物有一个总体的了解。
④先从基础平面图、剖面图了解挖土的深度，基础的构造、尺寸、轴线位臵等开始仔细地看图。按照：基础钢结构建筑结合设施(包括各类详图)这个施工程序进行看图，开云APP 开云官网入口遇到问题可以记下来，以便在继续看图中得到解决，或到设计交底时再提出得到答复。
注：在看图中还应该对照建筑图与结构图查看有无矛盾，构造上能否施工，支模时标高与砌砖高度能不能对口(俗称能不能交圈)等等
