钢结构典型连接节点主要有柱的拼接、梁与柱的连接、主梁与次梁的连接、开云 开云体育支撑与梁(柱)的连接等。开云体育 开云平台

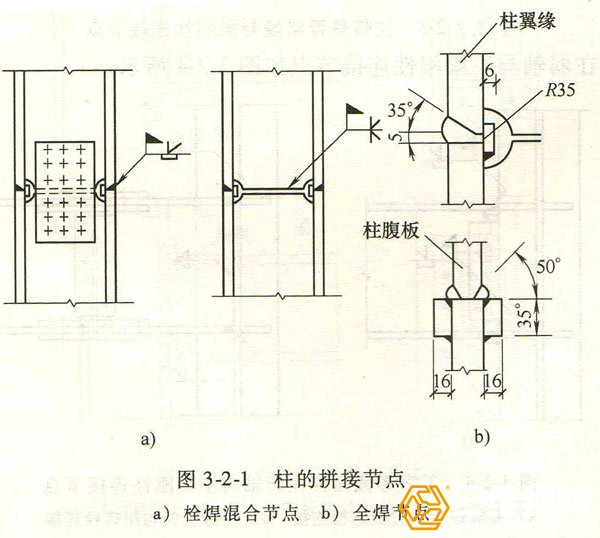

　　柱的拼接节点一般都是刚接节点,柱拼接接头一般宜在框架梁上方1.3m左右。考虑运输方便及吊装条件等因素,柱的安装单元一般采用二~三层一根。根据设计和施工的具体条件,柱的拼接可采取焊接或高强度螺栓连接。

　　工字形截面柱的拼接接头,翼缘一般为全熔透坡口焊接,腹板可为高强度螺栓连接。当柱腹板采用焊接时,上柱腹板开K形坡口,要求焊透。箱形截面柱的拼接接头应全部采用焊接,为便于全截面熔透。柱的拼接节点如上图所示。

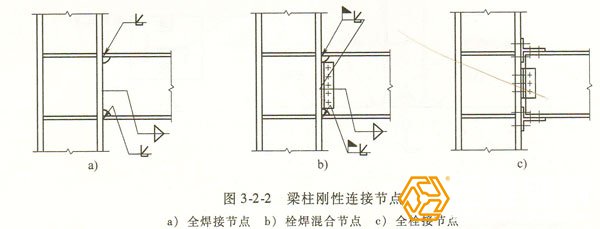

　　梁与柱的连接主要有刚接和铰接,还有一种半刚性连接用的不是很多梁与柱的刚性连接构造形式有三种,如下图所示。开云体育 开云平台

　　在高层及超高层钢框架结构中,通常采用柱带悬臂梁段与梁刚性连接,如图所示。

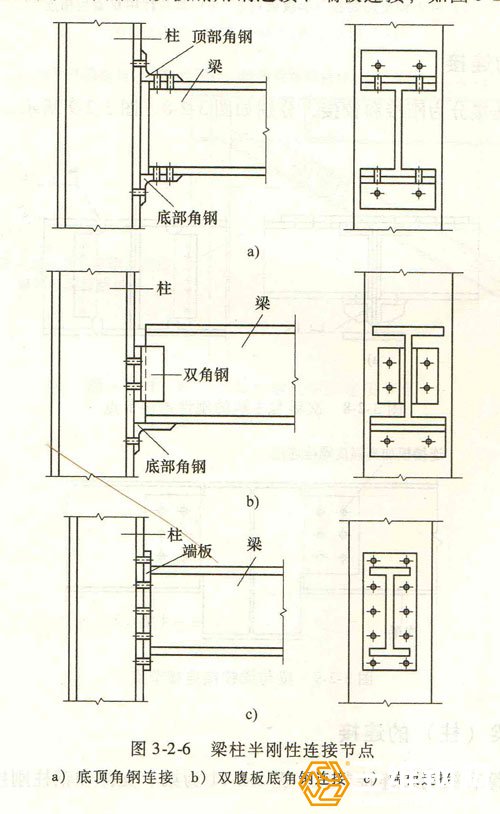

　　需要说明的是,实际上也可认为是一种半刚性连接。此外,梁柱半刚性连接节点除了底顶角钢连接外还常用双腹板底角钢连接、端板连接,如图所示。

　　柱在弱轴与梁铰接连接可采用柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连等形式,如图所示。
