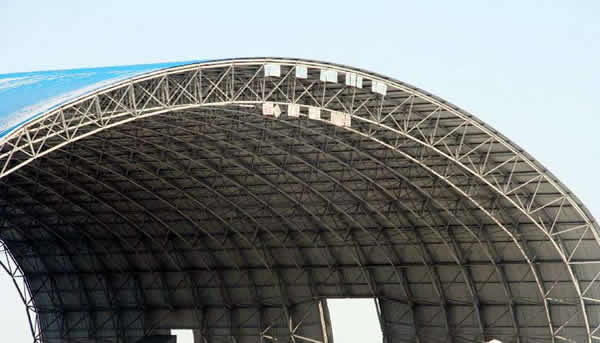

钢结构是主要由钢制材料组成的结构，是主要的建筑结构类型之一。结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。开云体育 开云官网因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

　　1 、钢结构体系具有自重轻、安装容易、施工周期短、抗震性能好、回收快、环境污染少等综合优势，塑性和韧性好 抗冲击性好。

　　2 、钢材的种类有： 按厚度不同分薄板(薄钢板厚度4mm)、中板(中厚度4-20mm)和厚板(厚度20--60mm)大于60为特厚种。钢带包括在钢板类内。

　　普通螺栓一般用普通碳素结构钢制造，不经热处理，高强螺栓一般用优质碳素结构钢或合金结构钢制造，需要经过调质热处理提高综合机械性能。 高强度分为，8.8级，10.9级，12.9级。

　　从强度等级: 高强螺栓常用8.8S和10.9S两个强度等级。 普通螺栓一般有4.4级，4.8级 5.6级8.8级。

　　从受力特点高强螺栓施加预拉力和靠摩擦力传递外力，普通螺栓靠栓杆抗剪力和孔壁承压来传递剪力。

　　摩擦型高强螺栓是依据被连接件之间的摩擦力传递外力，当剪力等于摩擦力时，极为摩擦型高强螺栓连接的设计极限荷载。此时联众的杆件不会发生相对滑移，螺栓杆不受剪，螺栓孔壁不承压。

　　承压型高强螺栓与普通螺栓类似，剪力可以超过摩擦力，此时被连接构件之间会发生相对滑移，螺栓杆与孔壁接触，连接依靠摩擦力与螺栓杆的剪切、承压共同传力。

　　大体有十几种：碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊条、低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条及特殊用途焊条。

　　(1)未焊透：母体金属接头处中间(X坡口)或根 部(V、U坡口)的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

　　(2)未熔合：固体金属与填充金属之间(焊道与母材之间)，或者填充金属之间(多道焊时的焊道之间或焊层之间)局部未完全熔化结合，或者在点焊(电阻焊)时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

　　(3)气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及溢出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔(包括蜂窝状气孔)等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，开云体育 开云官网减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。

　　7、无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。

　　超声波探伤：利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在萤光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。

　　射线探伤(X射线、开云体育 开云官网γ射线)：利用射线穿透物体来发现物体内部缺陷的探伤方法 。

　　磁粉探伤：是用来检测铁磁性材料表面和近表面缺陷的一种检测方法。当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。

　　8、零部件加工的程序：准备工作、矫正、放羊、切割、弯曲、制孔、组装、焊接、检测、除锈、涂装。开云 开云体育平台开云 开云体育平台
